استفاده از کابل شبکه به جای کواکسیال

 استفاده از کابل شبکه به جای کواکسیال در دوربین‌های مداربسته آنالوگ و AHD، با بهره‌گیری از مبدل ویدیو بالون جهت تطبیق امپدانس 75 به 100 اهم امکان‌پذیر است. این روش به دلیل ساختار زوج‌های به‌هم‌تابیده ضد نویز، امکان انتقال هم‌زمان تا 4 تصویر مجزا روی یک کابل و پشتیبانی از فواصل 200 تا 300 متری با بالون پسیو را فراهم می‌سازد. انتقال برق 12 ولت نیز تنها در فواصل کمتر از 40 متر مجاز است. در این صفحه به بررسی تفاوت‌های فنی، چالش‌ها، نحوه اتصال گام‌به‌گام و سوالات متداول می‌پردازیم.

آیا می‌توان از کابل شبکه به جای کابل کواکسیال استفاده کرد؟

بله، می‌توان از کابل شبکه به جای کابل کواکسیال (مانند RG59) استفاده کرد، اما این جایگزینی نیازمند رعایت یک اصل مهندسی و استفاده از قطعه واسط به نام ویدیو بالون است.

دلیل فنی این موضوع به تفاوت ساختار انتقال سیگنال و مقاومت الکتریکی (امپدانس) دو کابل برمی‌گردد:

• تفاوت امپدانس: کابل کواکسیال دارای امپدانس نامتقارن برابر با 75 اهم است، در حالی که کابل شبکه امپدانس متقارن برابر با 100 اهم دارد. اتصال مستقیم این دو کابل بدون مبدل، باعث بازتاب شدید سیگنال، افت توان، تار شدن تصویر و ایجاد نویزهای موجی در تصویر دوربین مداربسته می‌شود. مبدل ویدیو بالون وظیفه دارد این دو امپدانس ناهمسان را بدون افت کیفیت با یکدیگر تطبیق دهد.
• مزیت زوج‌سیم‌های به‌هم‌تابیده: ساختار جفتی کابل‌های شبکه (مانند Cat5e یا Cat6) به دلیل پیچش سیم‌ها دور یکدیگر، نویزهای الکترومغناطیسی محیطی را به شکل چشمگیری خنثی می‌کند. این ویژگی اجازه می‌دهد در فواصل 200 تا 300 متری با بالون‌های پسیو و تا بیش از 600 متر با بالون‌های اکتیو، تصویری شفاف و پایدار دریافت شود.

علاوه بر امکان فنی، این جایگزینی انعطاف‌پذیری بالایی ایجاد می‌کند؛ یک کابل شبکه دارای 4 زوج سیم است، بنابراین می‌توان تصویر تا 4 دوربین مداربسته مجزا را تنها از طریق یک رشته کابل شبکه منتقل کرد، یا از یک زوج برای ارسال تصویر و از زوج‌های دیگر برای انتقال برق 12 ولت دوربین استفاده نمود. همچنین اجرای بستر با کابل شبکه، پروژه را برای ارتقای آینده به دوربین‌های تحت شبکه IP بدون نیاز به تعویض کابل‌کشی آماده نگه می‌دارد.

تفاوت‌های فنی و ساختاری کابل شبکه و کابل کواکسیال

کابل شبکه و کابل کواکسیال از نظر معماری فیزیکی، نحوه هدایت سیگنال، امپدانس و استانداردهای انتقال تفاوت‌های بنیادین دارند:

• معماری و ساختار فیزیکی: کابل کواکسیال (نظیر RG59 یا RG6) از یک مغزی مسی تک‌رشته در مرکز تشکیل شده که توسط عایق دی‌الکتریک، شیلد بافته‌شده فلزی و فویل محافظ احاطه شده است. در مقابل، کابل شبکه شامل 8 رشته سیم مسی مجزا است که به صورت 4 زوج به‌هم‌تابیده درون یک روکش قرار گرفته‌اند.
• مکانیزم انتقال سیگنال و امپدانس: کابل کواکسیال سیگنال را به صورت نامتقارن با امپدانس استاندارد 75 اهم منتقل می‌کند؛ یعنی سیگنال روی مغزی حرکت کرده و شیلد نقش زمین را دارد. کابل شبکه از انتقال دیفرانسیلی متقارن با امپدانس 100 اهم بهره می‌برد که در آن سیگنال روی دو سیم معکوس یکدیگر ارسال می‌شود.
• مهار نویز و تداخل الکترومغناطیسی: کواکسیال برای مهار نویز به شیلد فیزیکی و ضخامت عایق متکی است؛ اما کابل شبکه علاوه بر شیلد، از تکنیک پیچش زوج‌سیم‌ها استفاده می‌کند. میدان‌های مغناطیسی نویز روی هر دو رشته اثر یکسان گذاشته و در مقصد همدیگر را کاملاً خنثی می‌کنند.
• پهنای باند، سرعت و انتقال برق: کابل کواکسیال برای ارسال یک سیگنال آنالوگ یا فرکانس رادیویی اختصاصی به کار می‌رود و انتقال داده دیجیتال پرسرعت روی آن نیازمند مدولاسیون‌های پیچیده است. کابل شبکه توانایی انتقال داده دیجیتال تا سرعت‌های 1Gbps تا 10Gbps را داشته و از استاندارد PoE (انتقال هم‌زمان برق و داده تا 90 وات) بدون نیاز به کابل‌کشی برق مجزا پشتیبانی می‌کند.

محدودیت‌ها و چالش‌های جایگزینی کابل شبکه به‌جای کواکسیال

استفاده از کابل شبکه به جای کواکسیال در سیستم‌های مداربسته آنالوگ و AHD، در کنار تمام مزایا، چالش‌ها و محدودیت‌های اجرایی مشخصی دارد:

• نیاز اجباری به مبدل ویدیو بالون: کابل شبکه را نمی‌توان مستقیماً به پورت BNC دوربین وصل کرد. در هر دو سمت کابل (سمت دوربین و سمت DVR) باید از ویدیو بالون استفاده شود. این قطعات ضمن افزایش هزینه اولیه، با اضافه کردن کانکتورها و پیچ‌های اتصال بیشتر، احتمال شل‌شدن، سولفاته شدن و خرابی ناشی از رطوبت را بالا می‌برند.
• افت ولتاژ شدید در انتقال برق 12 ولت: رشته‌سیم‌های کابل شبکه بسیار نازک‌تر از مغزی کواکسیال یا کابل‌های برق ترکیبی هستند (قطر مغزی معمولاً AWG 24 یا حدود 0.5 میلی‌متر). عبور دادن برق 12 ولت DC دوربین از زوج‌های آزاد کابل شبکه در مسافت‌های بیش از 30 تا 40 متر با افت ولتاژ شدید همراه شده و دوربین در شب هنگام روشن‌شدن مادون قرمز خاموش یا ریستارت می‌شود.
• محدودیت مسافت در کیفیت‌های بالا (4K و 5 مگاپیکسل): ارسال تصاویر با رزولوشن‌های بالا بر بستر آنالوگ HD روی کابل شبکه به بالون‌های باکیفیت و کابل تمام‌مس نیاز دارد. استفاده از بالون‌های معمولی در متراژهای بالای 100 تا 150 متر باعث پرش تصویر، خطوط موجی و کاهش شفافیت رنگ‌ها می‌شود.
• آسیب‌پذیری کابل‌های آلومینیومی (CCA): کابل‌های شبکه آلومینیومی با روکش مس به دلیل مقاومت الکتریکی بالا و شکنندگی رشته‌ها، برای این کار نامناسب هستند. استفاده از CCA به‌جای کابل‌های تمام‌مس علاوه بر نویز شدید، در فواصل کوتاه نیز موجب تضعیف سریع سیگنال تصویر می‌گردد. برای جلوگیری از افت سیگنال و تضمین کیفیت تصویر در متراژهای بالا، استفاده از کابل‌های تمام‌مس (BC) الزامی است؛ برای تهیه این کابل‌های استاندارد با بهترین قیمت، می‌توانید روی خرید از پاناتل حساب کنید.
• حساسیت فیزیکی به خمش و کشش در فضاهای بیرونی: کابل‌های شبکه UTP معمولی بدون لایه‌های محافظ، در برابر کشیدگی، تابش مستقیم آفتاب و جویدگی آسیب‌پذیرتر از کابل‌های کواکسیال ضخیم هستند و در محیط‌های باز حتماً باید از کابل‌های ضدآب و روکش‌دار Outdoor استفاده شود.

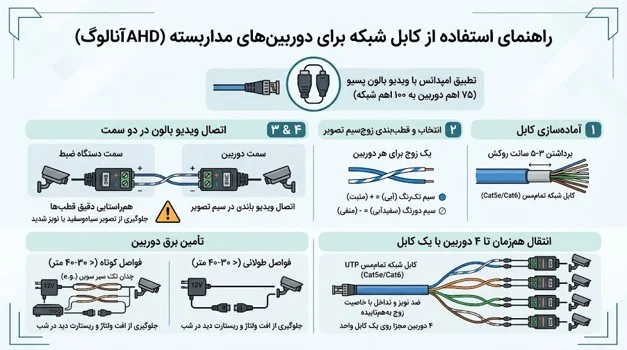

نحوه استفاده از کابل شبکه به جای کابل کواکسیال

استفاده از کابل شبکه برای انتقال تصویر دوربین‌های مداربسته آنالوگ و AHD، نیازمند بهره‌گیری از قطعه واسط ویدیو بالون پسیو است تا امپدانس 75 اهم دوربین با امپدانس 100 اهم کابل شبکه همگام شود. از آنجا که هر رشته کابل شبکه شامل 4 زوج سیم مجزا است، فرایند راه‌اندازی و کابل‌کشی در چند مرحله مشخص انجام می‌گیرد:

آماده‌سازی رشته‌ها و تفکیک زوج‌سیم تصویر

در گام نخست، روکش خارجی کابل شبکه تمام‌مس در هر دو سر به میزان تقریبی 3 تا 5 سانتی‌متر برداشته می‌شود تا 8 رشته سیم آزاد گردند. انتقال سیگنال تصویر هر دوربین تنها به یک زوج‌سیم نیاز دارد. یک زوج مشخص، برای نمونه زوج آبی و سفیدآبی، برای خط تصویر انتخاب می‌شود که در آن سیم تک‌رنگ آبی به عنوان قطب مثبت و سیم دورنگ سفیدآبی به عنوان قطب منفی مبنای اتصالات قرار می‌گیرد.

اتصال ویدیو بالون در سمت دوربین و دستگاه ضبط

در سمت دوربین، انتهای سیم‌های مثبت و منفی به ترمینال پیچی یا فشاری بالون اول متصل شده و فیش BNC بالون مستقیماً به خروجی تصویر دوربین وصل می‌شود. در انتهای دیگر کابل و در سمت دستگاه DVR، بالون دوم با رعایت دقیق همان ترتیب رنگی به سیم‌ها متصل شده و به پورت ورودی تصویر دستگاه قفل می‌گردد. هم‌راستایی قطب‌های مثبت و منفی در دو سر کابل اهمیت حیاتی دارد، زیرا جابه‌جایی فاز باعث سیاه‌وسفید شدن یا نویز شدید تصویر خواهد شد.

روش‌های استاندارد تأمین ولتاژ و برق دوربین

برای برق‌رسانی به دوربین دو راهکار اجرایی وجود دارد. در فواصل کوتاه کمتر از 30 تا 40 متر، می‌توان از زوج‌های آزاد کابل (مانند زوج قهوه‌ای و نارنجی) برای انتقال برق 12 ولت با فیش‌های نری و مادگی آداپتور استفاده کرد. در مسافت‌های طولانی‌تر به دلیل نازک بودن رشته‌های شبکه و بروز افت ولتاژ شدید، اتصال مستقیم آداپتور مستقل در کنار دوربین مانع از ریستارت شدن دستگاه هنگام روشن شدن دید در شب مادون قرمز می‌شود.

انتقال هم‌زمان تصویر تا 4 دوربین روی یک کابل واحد

وجود 4 زوج‌سیم مستقل در کابل شبکه این امکان را ایجاد می‌کند که سیگنال تا 4 دوربین مداربسته مختلف از طریق یک کابل مشترک منتقل شود. برای اجرای این کار، هر دوربین به یک جفت ویدیو بالون اختصاصی روی یکی از زوج‌های رنگی مجزا متصل می‌گردد. به دلیل خاصیت ضد نویز زوج‌های به‌هم‌تابیده و ایزولاسیون داخلی مبدل‌های بالون، تصاویر این 4 دوربین بدون ایجاد تداخل فرکانسی یا افت کیفیت به مرکز مانیتورینگ هدایت می‌شوند.

کلام پایانی

استفاده از کابل شبکه به جای کواکسیال با بهره‌گیری از مبدل‌های ویدیو بالون، یک راهکار مهندسی، اقتصادی و آینده‌نگرانه برای پروژه‌های مداربسته است. این روش علاوه بر کاهش چشمگیر حجم کابل‌کشی و امکان انتقال هم‌زمان تا 4 تصویر روی یک کابل، بستر فیزیکی پروژه را برای ارتقای آسان به دوربین‌های تحت شبکه IP در آینده آماده نگه می‌دارد. با این حال، دستیابی به تصویری شفاف و پایدار نیازمند استفاده از کابل‌های تمام‌مس، ویدیو بالون‌های باکیفیت و توجه به محدودیت افت ولتاژ در مسافت‌های طولانی است تا عملکرد سیستم در تمام شرایط نوری تضمین شود.

سوالات متداول

مهم‌ترین مزیت استفاده از کابل شبکه به جای کواکسیال چیست؟

امکان انتقال تصویر تا 4 دوربین مداربسته مجزا روی یک کابل، مقاومت بسیار بالاتر در برابر نویز و آماده‌سازی زیرساخت برای ارتقای آسان به دوربین‌های تحت شبکه IP در آینده، مهم‌ترین مزایای این جایگزینی هستند.

برای استفاده از کابل شبکه به جای کواکسیال به چه تجهیزاتی نیاز داریم؟

تنها به کابل شبکه تمام‌مس (Cat5e یا Cat6) و یک جفت مبدل ویدیو بالون به ازای هر دوربین مداربسته نیاز است تا امپدانس 75 اهم کواکسیال با 100 اهم شبکه تطبیق داده شود.

حداکثر مسافت مجاز در استفاده از کابل شبکه به جای کواکسیال چقدر است؟

با کابل تمام‌مس و ویدیو بالون پسیو تا مسافت 200 الی 300 متر، و با استفاده از ویدیو بالون‌های اکتیو (تقویت‌کننده برق‌دار) تا مسافت بیش از 600 متر می‌توان تصویر شفاف و بدون افت دریافت کرد.
