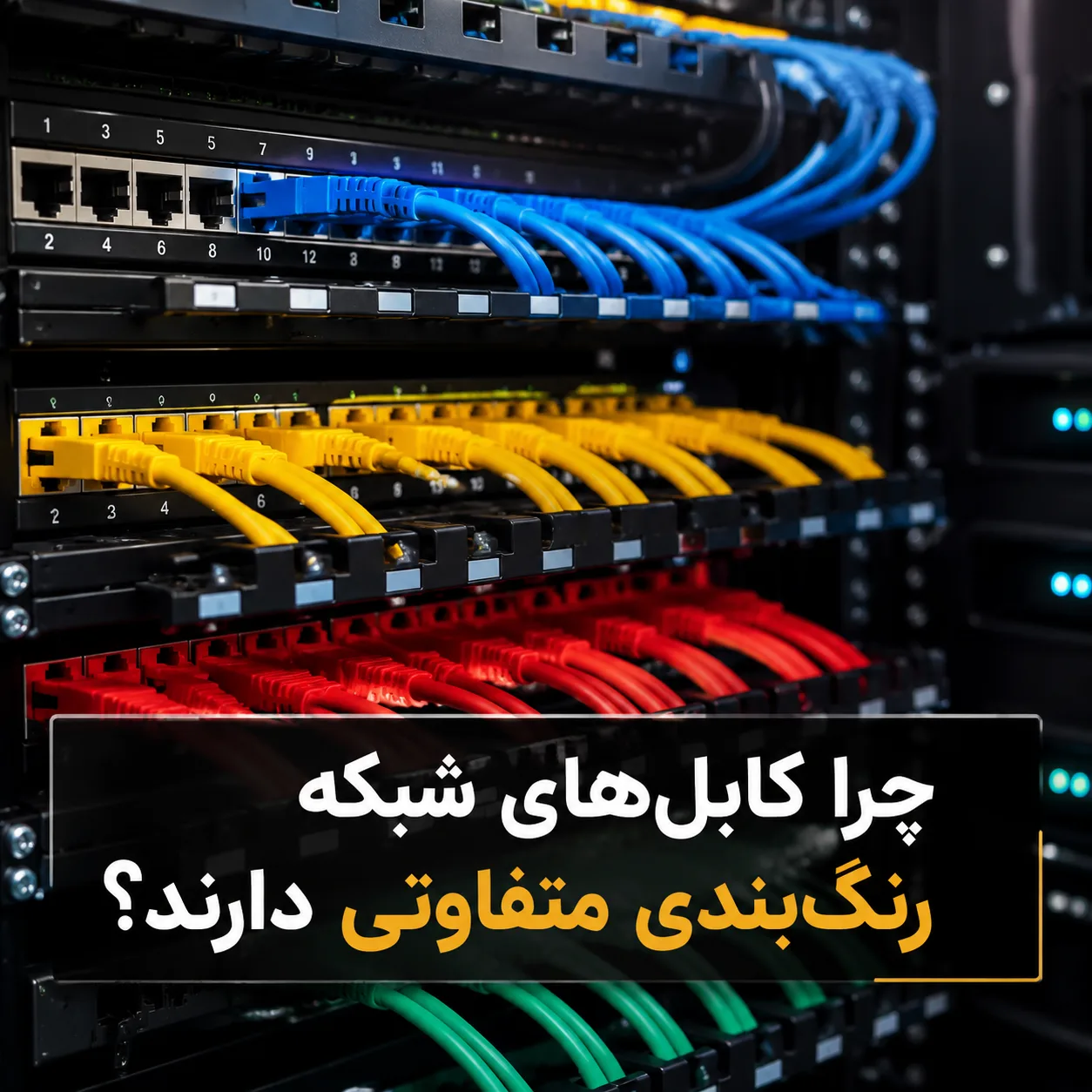

چرا کابلهای شبکه رنگبندی متفاوتی دارند؟

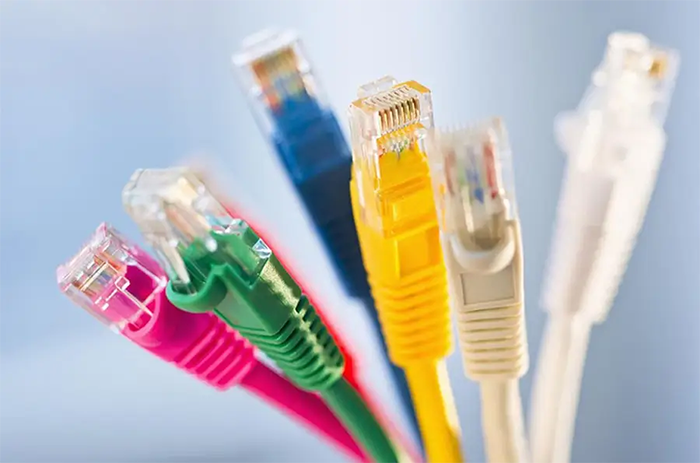

وقتی قصد خرید کابل شبکه دارید یا به رکهای دیتاسنتر و اتاق سرور نگاه میکنید، تنوع رنگ در انواع کابل شبکه بلافاصله توجه شما را جلب میکند. پچکوردهای آبی، زرد، قرمز، سبز، طوسی و مشکی در متراژهای گوناگون برای اتصال تجهیزات مختلف به کار میروند.
بسیاری از کاربران هنگام تهیه تجهیزات این سوال را مطرح میکنند که رنگ کابل شبکه برای چیست و آیا رنگ روکش تاثیری بر عملکرد و سرعت دارد؟ شناخت دقیق این رنگبندی به مدیران IT، تکنسینها و حتی کاربران خانگی کمک میکند تا زیرساخت ارتباطی خود را با اصول کابلکشی ساختاریافته (Structured Cabling) پیادهسازی کنند.
در این مقاله، به بررسی کامل دلایل تفاوت رنگها، مفهوم هر رنگ در استانداردهای بینالمللی، تفاوت رنگ روکش با استاندارد سیمهای داخلی و نکات مهم در انتخاب کابل مناسب میپردازیم.
۱. آیا رنگ کابل شبکه روی سرعت و کیفیت دیتا تأثیر دارد؟
یکی از باورهای رایج و اشتباه این است که رنگ روکش کابل نشاندهنده سرعت، پهنای باند یا نسل آن است؛ برای نمونه برخی تصور میکنند کابل زرد یا قرمز سرعت بالاتری نسبت به کابل طوسی یا آبی دارد.
پاسخ کارشناسی کاملاً روشن است: خیر؛ رنگ روکش بیرونی کابل شبکه هیچ نقشی در تعیین سرعت اینترنت، پینگ یا کیفیت سیگنال ندارد.
عوامل اصلی و تعیینکننده کارایی و کیفیت در انواع کابل شبکه عبارتند از:
- دستهبندی و رده فنی (Category): تفاوت استانداردهایی نظیر کابل شبکه Cat5e (پشتیبانی تا سرعت ۱ گیگابیت)، کابل شبکه Cat6 (سرعت تا ۱۰ گیگابیت در متراژهای کوتاه)، کابل شبکه Cat6a و استانداردهای پیشرفتهتر مانند کابل شبکه Cat7.
- جنس هادی کابل: استفاده از مغزی تماممس (CCC / Bare Copper) که انتقال پایدار، افت سیگنال ناچیز و کیفیت بالایی دارد، در مقایسه با کابلهای آلومینیوم با روکش مس (CCA) که ارزانتر هستند اما برای فواصل طولانی یا سیستمهای PoE افت ولتاژ ایجاد میکنند.
- نوع شیلد و عایق محافظ: تفاوت ساختارهای بدون شیلد (UTP) در برابر مدلهای فویلدار و شیلددار ضد نویز (FTP / SFTP).
- کیفیت اتصالات و سوکت شبکه: نحوه پانچ سوکت RJ45 و میزان رعایت استاندارد پیچش زوجسیمها.
بنابراین، یک کابل شبکه Cat6 تماممس با روکش آبی دقیقاً همان سرعت و پهنای باندی را ارائه میدهد که یک کابل Cat6 قرمز با همان مشخصات فنی فراهم میکند.
۲. دلایل استفاده از رنگهای مختلف در کابل شبکه چیست؟
تولیدکنندگان تجهیزات شبکه، کابلها و پچکوردها را با روکشهای رنگی متنوع عرضه میکنند تا فرایند طراحی، اجرا و نگهداری شبکه به شکل استاندارد انجام گیرد. مهمترین اهداف این کار عبارتند از:
الف) تفکیک وظایف و بخشهای مختلف شبکه
در پروژههای اداری و سازمانی، دهها یا صدها خط کابل از نقاط مختلف ساختمان وارد پچپنل و سوئیچها میشوند. با مشخص کردن یک رنگ برای هر بخش، تکنسین در یک نگاه متوجه میشود هر مسیر به چه سرویسی اختصاص دارد (مثلاً دوربینهای نظارتی، کامپیوترهای پرسنل، تلفنهای سازمانی یا لینکهای اینترنت).
ب) عیبیابی سریع و رفع خرابی (Troubleshooting)
هنگام قطعی شبکه یا اختلال در یک سیستم، جستجو در میان انبوهی از کابلهای همرنگ زمان زیادی میگیرد. کدگذاری رنگی به کارشناس شبکه اجازه میدهد بدون نیاز به تست تکتک مسیرها، مستقیماً سراغ دسته کابل مرتبط برود و زمان قطعی سیستمها (Downtime) را به حداقل برساند.
ج) افزایش امنیت فیزیکی و کاهش خطای انسانی
تجهیزات حساسی نظیر سرورهای مرکزی، روترهای لبه شبکه، فایروال و دستگاههای ضبط ویدئویی نباید تحت هیچ شرایطی بهصورت ناخواسته از مدار خارج شوند. استفاده از رنگهای هشداردهنده (مانند قرمز) برای این اتصالات باعث میشود افراد هنگام نظافت رک، جابهجایی یا ارتقای تجهیزات، این کابلها را به اشتباه جدا نکنند.
د) مدیریت بهتر کابلها در رک، داکت و ترانک
کابلکشی اصولی با پچکوردهای رنگبندیشده، عبور مسیرها از داخل داکت و ترانکینگ را منظمتر کرده و نمای کلی اتاق سرور را کاملاً حرفهای و ساختاریافته نگه میدارد.
۳. جدول استاندارد و کاربرد انواع رنگ کابل شبکه
در استاندارد بینالمللی مدیریت زیرساخت مخابراتی تجاری (ANSI/TIA/EIA-606)، برای تفکیک مسیرها و اتصالات راهکارهایی توصیه شده است. در جدول زیر، عرف رایج استفاده از هر رنگ در پروژههای شبکه را مشاهده میکنید:
| رنگ کابل شبکه | کاربرد متداول در شبکه | علت انتخاب |
|---|---|---|
| آبی (Blue) | اتصال کامپیوترها، لپتاپها و پریزهای شبکه کاربران (Data LAN) | رنگ پیشفرض برای تبادل دیتای استاندارد اداری |
| زرد (Yellow) | دوربینهای مداربسته (CCTV)، سیستمهای امنیتی و لینکهای PoE | تمایز سریع سیستمهای نظارتی از دادههای عمومی |
| قرمز (Red) | سرورهای اصلی، فایروال، سیستمهای اعلان حریق و خطوط اضطراری | هشدار بالا برای جلوگیری از قطع تصادفی |
| سبز (Green) | تجهیزات مانیتورینگ، کنترل صنعتی، شبکه اتوماسیون یا کابلهای کراس | تفکیک لینکهای مدیریتی و صنعتی |
| طوسی / سفید | اتصالات عمومی خانگی، اتصال مودم به کامپیوتر یا روتر | هماهنگی آسان با دکوراسیون، دیوارها و ترانکینگ |
| مشکی (Black) | کابلهای شبکه فضای باز (Outdoor) | استفاده از روکش مقاوم در برابر اشعه UV و شرایط جوی |
| نارنجی (Orange) | تلفنهای اینترنتی تحت شبکه (VoIP) و خطوط ارتباط صوتی | جداسازی ترافیک صدا از ترافیک دیتای عمومی |
| بنفش (Purple) | تجهیزات اداری مشترک (پرینتر تحت شبکه، اسکنر) و لینکهای پشتیبان | علامتگذاری تجهیزات جانبی و مشترک |
۴. تفاوت رنگ روکش با استاندارد رنگبندی رشتههای داخلی کابل شبکه
یکی از نکات کلیدی در مباحث شبکه، تفاوت ماهوی میان «رنگ روکش کابل» و «رنگبندی ۸ رشته سیم داخلی» است:
- رنگ روکش خارجی: همانطور که بیان شد، انتخاب رنگ روکش تابع نقشه مدیریتی پروژه، سلیقه و نیاز سازمان است و تغییری در مشخصات فنی کابل ایجاد نمیکند.
- رنگبندی زوجسیمهای داخلی: درون تمامی کابلهای شبکه (اعم از Cat5e ،Cat6 یا Cat7)، ۴ زوج سیم مسی به هم تابیده با رنگهای استاندارد وجود دارد:
- سفید/نارنجی – نارنجی
- سفید/سبز – سبز
- سفید/آبی – آبی
- سفید/قهوهای – قهوهای

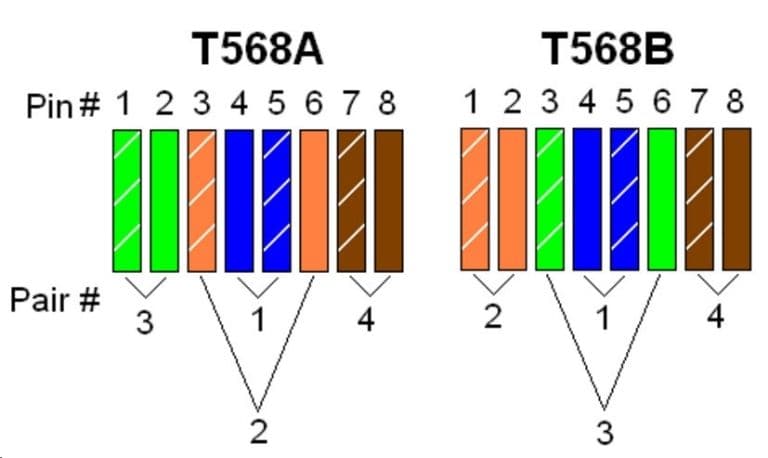

اتصال این رشتهها به سوکت شبکه RJ45 یا پانچ روی کیستون و پچپنل باید دقیقاً طبق یکی از دو استاندارد بینالمللی T568A یا T568B صورت گیرد. هرگونه جابهجایی غیرمجاز در ترتیب رنگ سیمها، عملکرد کابل را مختل کرده و مانع برقراری لینک خواهد شد.
۵. راهنمای خرید کابل شبکه بر اساس نیاز پروژه
هنگام تصمیمگیری برای خرید، در نظر داشتن چند فاکتور اساسی ضروری است:
- انتخاب متراژ و نوع کابل: برای ارتباطات کوتاه داخل رک یاابل» و «رنگبندی ۸ رشته سیم داخلی» است:
- رنگ روکش خارجی: همانطور که بیان شد، انتخاب رنگ روکش تابع نقشه مدیریتی پروژه، سلیقه و نیاز سازمان است و تغییری در مشخصات فنی کابل ایجاد نمیکند.
- رنگبندی زوجسیمهای داخلی: درون تمامی کابلهای شبکه (اعم از Cat5e ،Cat6 یا Cat7)، ۴ زوج سیم مسی به هم تابیده با رنگهای استاندارد وجود دارد:
- سفید/نارنجی – نارنجی
- سفید/سبز – سبز
- سفید/آبی – آبی
- سفید/قهوهای – قهوهای
اتصال این رشتهها به سوکت شبکه RJ45 یا پانچ روی کیستون و پچپنل باید دقیقاً طبق یکی از دو استاندارد بینالمللی T568A یا T568B صورت گیرد. هرگونه جابهجایی غیرمجاز در ترتیب رنگ سیمها، عملکرد کابل را مختل کرده و مانع برقراری لینک خواهد شد.
هنگام تصمیمگیری برای خرید، در نظر داشتن چند فاکتور اساسی ضروری است:
- انتخاب متراژ و نوع کابل: برای ارتباطات کوتاه داخل رک یا اتصال سیستم به پریز، استفاده از پچکورد آماده با طول مناسب مانع شلوغی و افت کیفیت سیگنال میشود. برای مسافتهای طولانی، کابلهای قرقرهای بهترین انتخاب هستند.
- رده کابل (Cat): برای کاربریهای معمول خانگی و اداری، کابل شبکه Cat6 به دلیل تعادل عالی بین قیمت و پهنای باند گیگابیتی، بهترین گزینه بازار است. برای مراکز داده یا سرورهای پرسرعت، استفاده از کابل شبکه Cat6a یا Cat7 توصیه میشود.
- جنس مغزی کابل: برای تضمین پایداری ارتباط، اجرای قابلیت PoE (تأمین برق تجهیزات از طریق کابل) و عدم افت سرعت در متراژهای بالا، همیشه خرید کابلهای تماممس توصیه میشود.
- انتخاب سیستم رنگبندی هدفمند: پیش از خرید انبوه پچکورد یا کابل، یک نقشهی رنگی مشخص برای شبکه خود تعریف کنید (مثلاً آبی برای کلاینتها، زرد برای دوربینها، قرمز برای سرورها) تا در آینده توسعه، مدیریت و عیبیابی شبکه به سادهترین شکل ممکن انجام شود.
